Questão
ID 3305336Disciplina: Engenharia Mecânica
Assunto: Estática
Ano: 2018 Banca: COPS UEL - Coordenadoria de Processos Seletivos da Universidade Estadual de Londrina Órgão: Agência de Fomento do Estado do Paraná S.A.

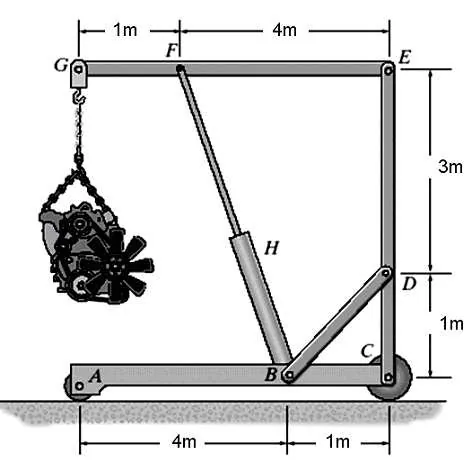

O sistema representado na figura a seguir sustenta um motor de 160 kg.
O elemento EC é vertical (perpendicular ao solo) e a barra GE é horizontal (paralela ao solo). Considere a aceleração da gravidade (a) igual a 10 m/s2 e as medidas mostradas no sistema. Sabendo que a haste FH do cilindro hidráulico tem uma seção transversal de 25 mm2, assinale a alternativa que apresenta, corretamente, o valor da tensão axial desenvolvida nessa haste.
