Questão 3304611

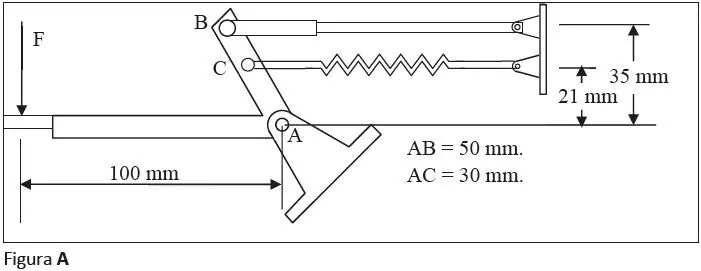

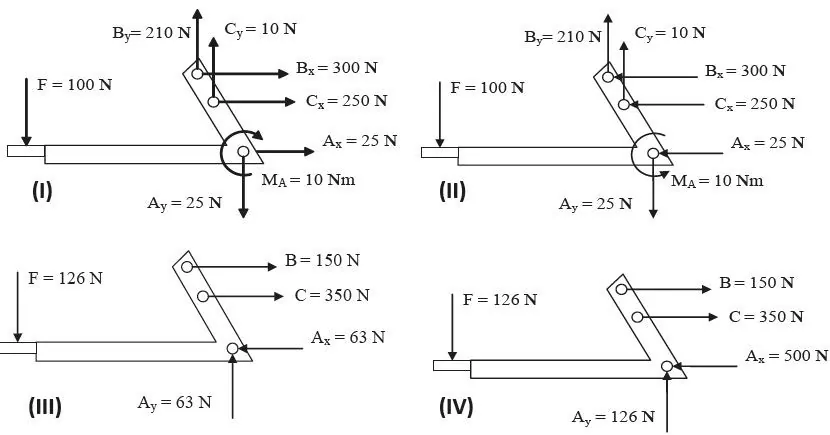

Um operador aplica uma força verti cal ao pedal ilustrado na figura A, de forma que a mola, com rigidez de 10 kN/m, seja esticada de 35 mm e a força na articulação em B seja de 150N. Marque a alternativa correta com o diagrama de corpo livre e de valores das forças.
