Questão 3304537

Com o auxílio da figura abaixo responda as questões 29 e 30.

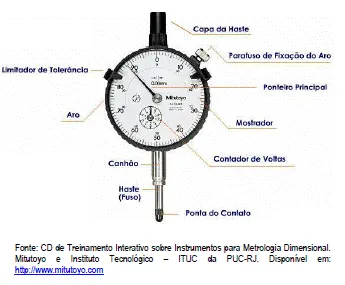

O relógio comparador é um instrumento de medição que transforma deslocamentos lineares de um fuso móvel por meios mecânicos, em deslocamentos circulares de um ponteiro (cremalheira e pinhão) que se move sobre um mostrador com graduação uniforme circular em 360°. A imagem abaixo apresenta um relógio comparador com as partes que o compõe.

O relógio comparador é um instrumento de múltiplas aplicações, porém, sempre acoplado a algum meio de fixação e posicionamento, como mesas de medição, suporte de contra-pontas, dispositivos especiais e outros instrumentos.

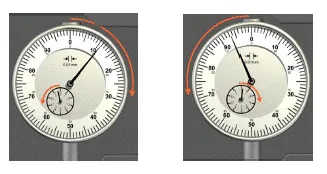

Indique os valores das leituras mostradas para os relógios comparadores abaixo, respectivamente, que têm com valor de divisão (menor divisão de escala) 0,01 mm.
