Questão 3304521

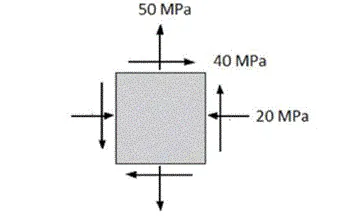

O estado plano de tensão em um ponto é representado pela combinação das tensões normais nas duas direções perpendiculares e um componente de cisalhamento que age nas quatro faces do elemento. A variação dos componentes de tensão com a mudança da orientação do plano do elemento pode ser identificada através de uma solução gráfica, o círculo de Mohr. Em um ponto qualquer de uma viga, o estado plano de tensão é representado pelo elemento na figura a seguir:

Determine o valor da tensão de cisalhamento máximo no plano do elemento:
