Questão 3304268

Engenharia Mecânica · 2021

Questão

ID 3304268

Disciplina: Engenharia Mecânica

Assunto: Máquinas de Fluxo

Ano: 2021 Banca: URCA - Universidade Regional do Cariri Órgão: Prefeitura Municipal de Crato

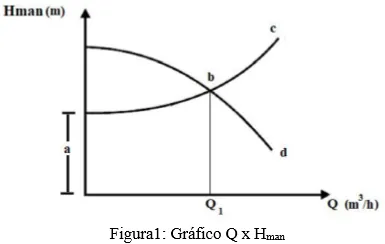

Nos projetos de instalação de bombeamento, os fabricantes fornecem gráficos de seleção das bombas para um determinado campo de aplicação. Os fabricantes fornecem, ainda curvas características visando a obtenção de melhor condições de funcionamento e de rendimento. A Figura 1, mostra uma curva característica com a variável Vazão (Q) versus Altura Manométrica (Hman).

Alternativa A:
O ponto "a" representa a altura manométrica da instalação, determinada pelo projeto.
Alternativa B:
O ponto "b" representa o ponto de operação da bomba. É onde se tem o ponto ideal para o funcionamento da bomba para a instalação.
Alternativa C:
O ponto "c" representa a curva da bomba. A mesma é obtida em ensaios em bancadas e é fornecida pelos fabricantes para facilitar a definição do ponto de operação da bomba.
Alternativa D:
O ponto "d" representa a curva do sistema (tubulação) no qual a bomba fornece energia suficiente ao líquido para o mesmo vencer as perdas de cargas na sucção e recalque elevando o líquido ao ponto definido pelo projeto.
Alternativa E:
O ponto "b" representa a altura estática da instalação de bombeamento.
