Questão 3304246

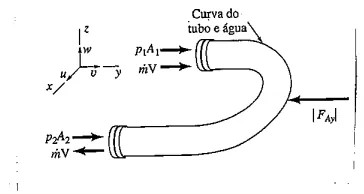

Observe a figura abaixo:

A água escoa através de uma curva horizontal de 180°, como ilustrado na figura acima. A área (A) da seção transversal do escoamento é constante ao longo da curva. A velocidade (V) do escoamento na entrada e na salda da curva é axial. As pressões manométricas na entrada e na saída da curva são P1 e P2, respectivamente. Calcule os componentes horizontais (x e y) da força de ancoragem necessária para manter a curva no lugar e assinale a opção correta.

Dados:

1 - a água escoa em condições fornecidas em uma curva de 180° horizontal;

2 - o volume de controle demonstrado na figura acima está em regime permanente;

3 - a água é incompressível;

4 - em (1) e (2) o escoamento é unidimensional;

5 - a pressão é atmosférica na saída da curva do tubo; e 6 - m = vazão mássica.
