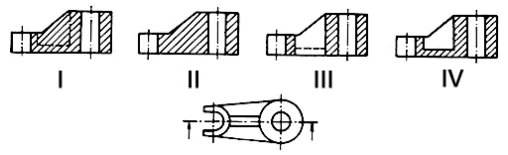

Observe a figura que apresenta quatro possíveis vistas de corte para uma mesma projeção ortográfica.
Fonte: Santana (2005). Adaptado.
A vista que representa corretamente o corte indicado está representada na imagem
