Questão
ID 3304147Disciplina: Engenharia Mecânica
Assunto: Resistência dos Materiais
Ano: 2021 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

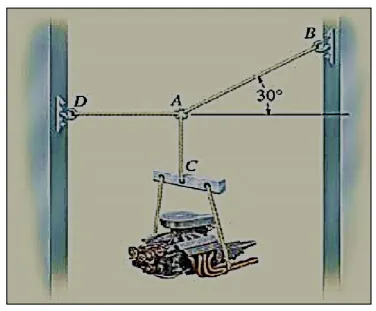

Para levantamento de cargas é empregada uma estrutura de barras de aço, como demonstrado na imagem a seguir. A barra AB de aço tem seção circular Ø = 8 mm. Considerando que o comprimento dessa barra é l = 1m, calcule a tensão normal atuante e o alongamento da barra (Δl).
Dados:
- Motor: 250 kg;
- Módulo de elasticidade (Eaço) do aço: 210 Gpa; e,
- g: 10 m/s2.
Os valores encontrados são, respectivamente:
