Questão
ID 3303920Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Fundação Paraibana de Gestão em Saúde

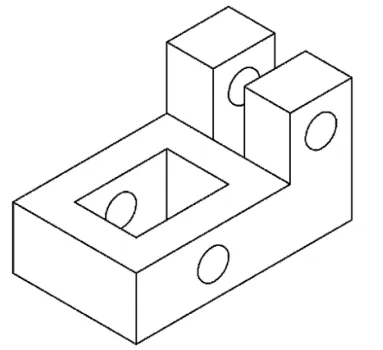

Considere o desenho de uma peça em perspectiva isométrica mostrado a seguir:

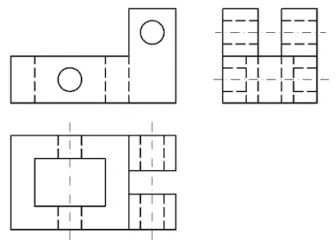

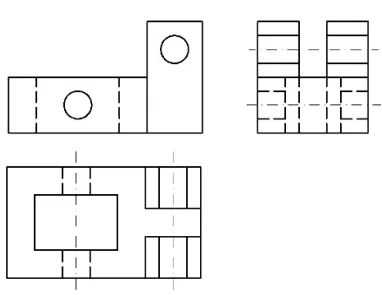

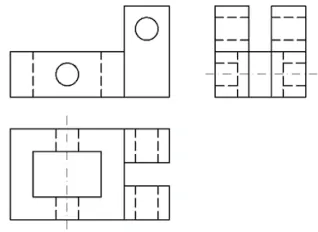

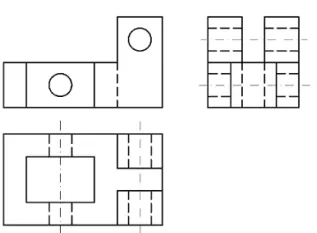

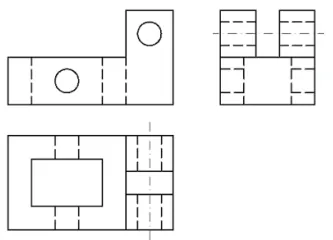

Assinale a alternativa que apresenta a correta representação em 3 vistas para esta peça.
