Questão 3303759

Engenharia Mecânica · 2021

Questão

ID 3303759

Disciplina: Engenharia Mecânica

Assunto: Desenho Técnico Mecânico

Ano: 2021 Banca: COSEAC Órgão: Universidade Federal Fluminense

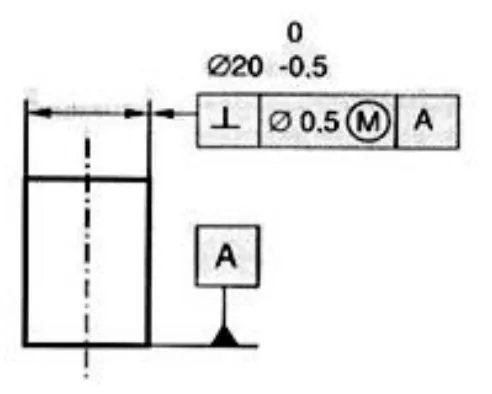

A representação da interpretação correta da figura abaixo está na opção:

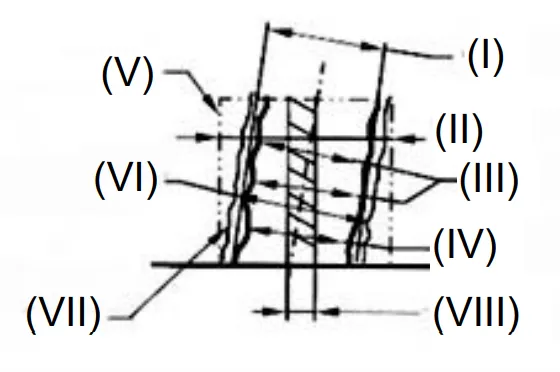

INTERPRETAÇÃO

Alternativa A:
(I) – condição virtual, (III) – dimensões locais reais, (IV) – condição de mín. material ∅19,5 (VII) – condição de máx. material.
Alternativa B:
(II) – dimensão virtual ∅ 20,5 (VIII) – zona de tolerância de perpendicularidade ∅ 0,5 (I) – dimensão conjugada, (V) – condição virtual.
Alternativa C:
(II) – condição virtual, (VI) – dimensão em máx. material ∅ 20, (VII) – dimensão de máx. material, (I) – dimensões locais reais.
Alternativa D:
(III) – dimensões locais virtuais, (VI) – dimensão de máx. material ∅ 19,5; (VII) – dimensão de mín. material, (I) – dimensões locais reais.
Alternativa E:
(II) – dimensão virtual ∅ 20; (III) – dimensões locais reais, (VI) – dimensão de máx. material ∅ 19,5; (VII) – condição de máx. material.
