Questão 3303741

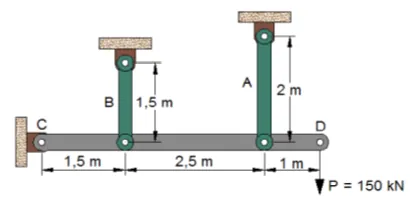

No projeto estrutural o engenheiro mecânico precisou calcular as tensões normais nas barras A e B e o deslocamento do pino D da estrutura conectada por pinos que está carregada e apoiada conforme mostra a Figura abaixo. A barra CD é rígida e está na horizontal antes de a carga P ser aplicada. A barra A é feita de uma liga de alumínio com módulo de elasticidade de 75 GPa e com área de seção transversal de 1000mm². A barra B é feita de aço estrutural com módulo de elasticidade de 200 GPa e com área de seção transversal 500mm². Nesse projeto ele obteve como resultado para as tensões σ_A e σ_B e deslocamento δ_D respectivamente
