Questão 3303637 de Engenharia Mecânica - IDECAN 2021

Questão

ID 3303637

Disciplina: Engenharia Mecânica

Assunto: Ciclos Térmicos

Ano: 2021 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Ceará

O ciclo teórico mostrado na figura abaixo passou a ser denominado ciclo de Otto. Basicamente esse ciclo é constituído de quatro processos (Processo de Compressão Adiabática, Processo de Aquecimento Isométrico de Calor, Processo de Expansão Adiabática e Processo de Rejeição Isométrica de Calor), que são os caminhos entre um ponto e outro do diagrama da figura a seguir:

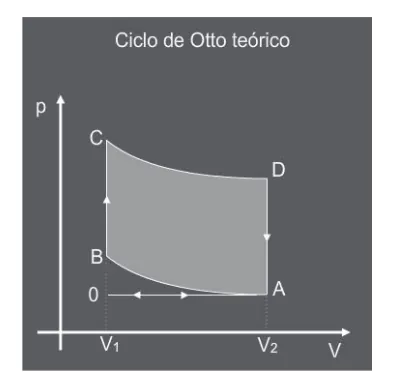

(Diagrama pV do ciclo de Otto (motor a explosão))

Assinale a alternativa que represente a sequência dos processos indicados na figura.

Alternativa A:
AB – Compressão Adiabática / BC – Expansão Adiabática / CD – Aquecimento Isométrico de Calor / DA – Rejeição Isométrica de Calor
Alternativa B:
AB – Aquecimento Isométrico de Calor / BC – Rejeição Isométrica de Calor / CD – Compressão Adiabática / DA – Expansão Adiabática
Alternativa C:
AB – Expansão Adiabática / BC – Compressão Adiabática / CD – Aquecimento Isométrico de Calor / DA – Rejeição Isométrica de Calor
Alternativa D:
AB – Processo de Compressão Adiabática / BC – Processo de Aquecimento Isométrico de Calor / CD – Processo de Expansão Adiabática / DA – Processo de Rejeição Isométrica de Calor
