Questão 3303588

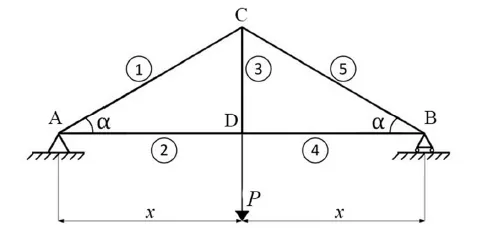

A figura precedente ilustra uma treliça, composta pelas barras retas numeradas de 1 a 5 e ligadas nos quatro nós A, B, C e D; em A, há um apoio fixo, e em B, há um apoio móvel. Na figura, P = 10 kN, x = 10 m e \(\alpha\) = 30^o.

Tendo como referência essas informações, julgue os itens a seguir, considerando que sen \(\alpha\) = 0,5 e cos \(\alpha\) = 0,87.

A treliça ilustrada pode ser considerada uma treliça isostática, porém, substituindo-se o apoio móvel por um apoio fixo, ela se torna uma treliça hiperestática.
