Questão
ID 3303465Disciplina: Engenharia Mecânica
Assunto: Ensaios Mecânicos e Tratamentos Térmicos
Ano: 2022 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Tribunal Regional do Trabalho da 3ª Região
Na Tabela III apresenta-se a composição química média obtida a partir de 3 amostras do aço ABNT H13.
Tabela III - Análise química do aço ABNT H13 em percentual de peso
C | Mn | Si | P | S | Al | N | Cr | Mo | V | Co |
0,403 | 0,37 | 0,84 | 0,019 | 0,0011 | 0,034 | 0,0111 | 4,95 | 1,263 | 0,839 | 0,03 |
Esse aço ABNT H13 foi austenitizado em forno tipo mufla a 1050°C e, em seguida, resfriado em água. Em seguida, foi aquecido nas temperaturas de 100 a 700°C em tempos de 15, 60, 120, 180, 240 e 480 min. Posteriormente, mediu-se a dureza na escala HRC (Gráfico 1).

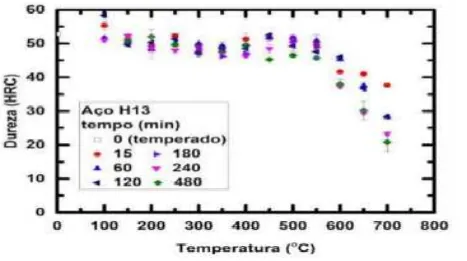

Gráfico 1 - Evolução da dureza na escala HRC do aço ABNT H13 austenitizado em forno mufla e revenido em diferentes tempo e temperatura
Justifique a classificação do aço ABNT H13 como ferramenta a partir Gráfico 1. Qual é a razão de utilizar a temperatura de 1050°C na austenitização? O que é austenitização?
