Questão 3303174

Engenharia Mecânica · 2022

Questão

ID 3303174

Disciplina: Engenharia Mecânica

Assunto: Estática

Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

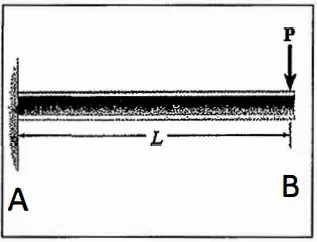

A figura abaixo ilustra uma viga de comprimento L. A viga está engastada no ponto A e carregada com uma força P aplicada no ponto B.

Com relação a figura acima, assinale a opção correta.

Alternativa A:
O valor do momento fletor máximo na viga é igual a 2PL. Esse momento fletor máximo atua em uma seção transversal que passa pelo ponto A
Alternativa B:
O valor do momento fletor máximo na viga é igual a PL. Esse momento fletor máximo atua em uma seção transversal que passa pelo ponto B.
Alternativa C:
O valor da força cortante máxima na viga é igual a PL. Essa força cortante máxima atua em uma seção transversal que passa pelo ponto A.
Alternativa D:
O valor do momento fletor máximo na viga é igual a 4PL. Esse momento fletor máximo atua em uma seção transversal que passa pelo ponto A.
Alternativa E:
O valor do momento fletor máximo na viga é igual a PL. Esse momento fletor máximo atua em uma seção transversal que passa pelo ponto A.
