Questão 3303162

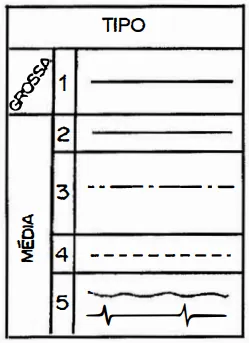

Com relação às linhas utilizadas em desenho técnico, correlacione os tipos, apresentados na figura abaixo, com seus respectivos empregos, assinalando a seguir a opção que apresenta a sequência correta.

Emprego:

( ) - Arestas e contornos invisíveis.

( ) - Seções rebatidas, peças colocadas diante do objeto representado, peças contíguas para pô-las em relação, posições variáveis ou extremas no deslocamento, excesso para usinagem.

( ) - Linhas de ruptura.

( ) - Arestas e contornos visíveis, circunferências de cabeça das engrenagens, cabeça de filetes de rosca.

( ) - Fundo de filetes de roscas, circunferência de pé das engrenagens.

( ) - Hachuras.

( ) - Linhas de chamada, cotas, hachura.
