Questão
ID 3303055Disciplina: Engenharia Mecânica
Assunto: Estática
Ano: 2022 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 23ª Região

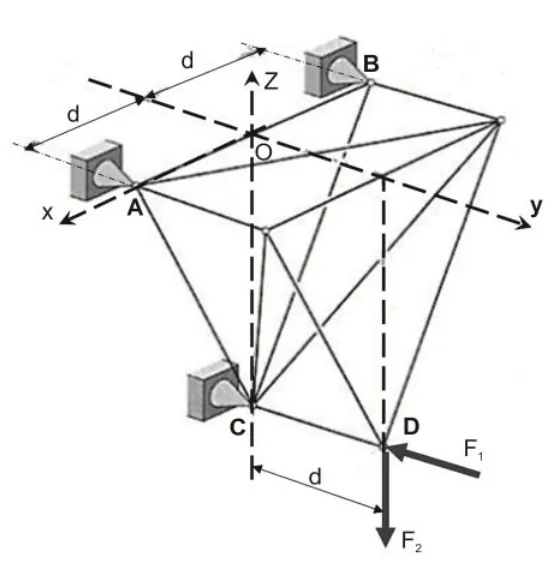

A estrutura de barras da figura está vinculada a uma parede (não mostrada) pelas juntas esféricas (rótulas) A, B e C. No ponto D da estrutura são aplicadas as forças \(\overrightarrow{F_1\ }\ =\ F_{1\ }\overrightarrow{\ j\ }\\) , \(\overrightarrow{F_2\ }\ =\ -\ F_{2\ }\overrightarrow{\ k\ }\\) .
Dados: \(\overline{OC}\) = 2d; \(\overline{CD}\) é paralelo ao eixo y; O eixo x passa pelos pontos A e B. Despreze os pesos das barras.
A magnitude da reação na junta C na direção y (FCy) é
