Questão
ID 3303047Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2022 Banca: CEFET MG Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

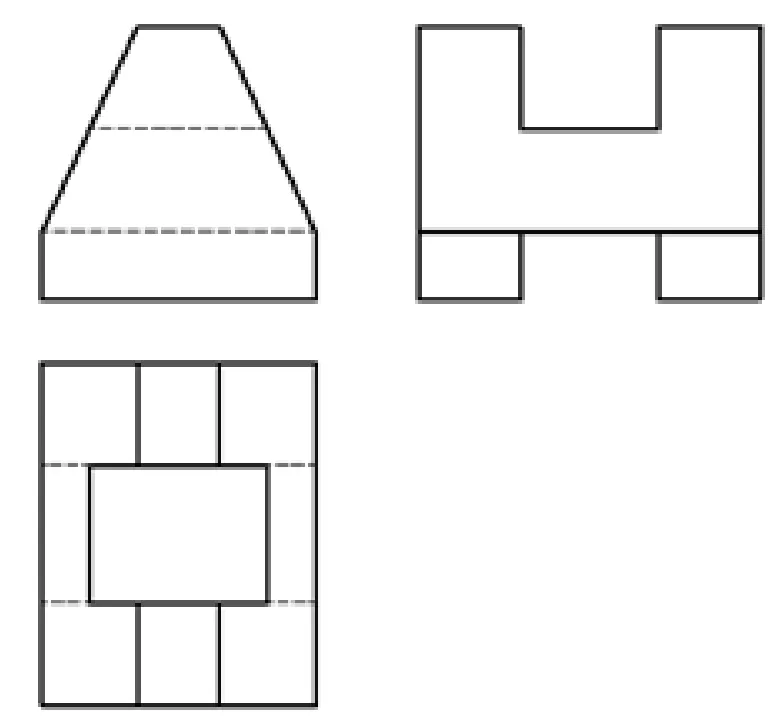

Considere a projeção ortogonal da peça representada em 1º diedro a seguir.

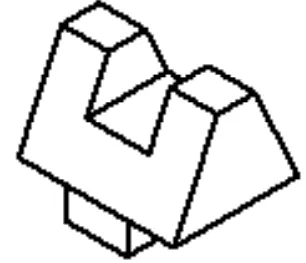

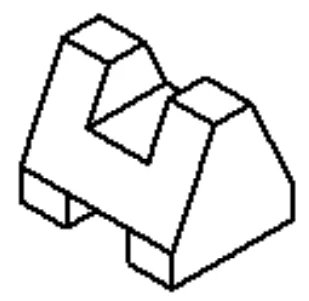

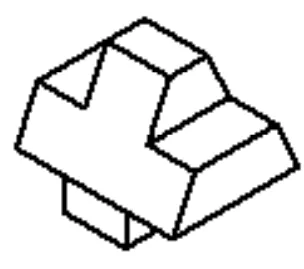

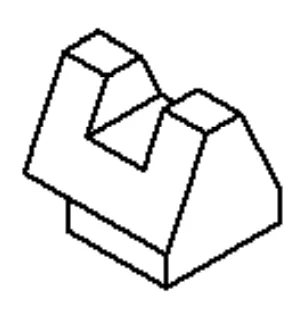

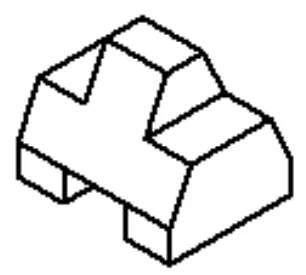

O desenho em perspectiva que correspondente à projeção é:
