Questão 3302983

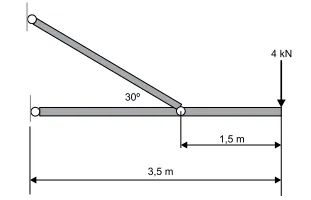

A figura mostra uma estrutura articulada que possui um tirante com diâmetro igual a 12 mm. O material do tirante possui uma tensão de escoamento de 300 MPa e uma tensão limite de resistência à tração de 450 MPa. Essa estrutura deve suportar uma carga na sua extremidade de 4,0 kN conforme mostrado.

Dados:

sen30^o =0,5

cos30^o =0,8

π=3

Determine qual é o coeficiente de segurança que existe para o tirante.
