Questão
ID 3302972Disciplina: Conhecimentos de Nicho ou de Profissões Liberais
Assunto: Solda e Soldagem
Ano: 2022 Banca: CEFET MG Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

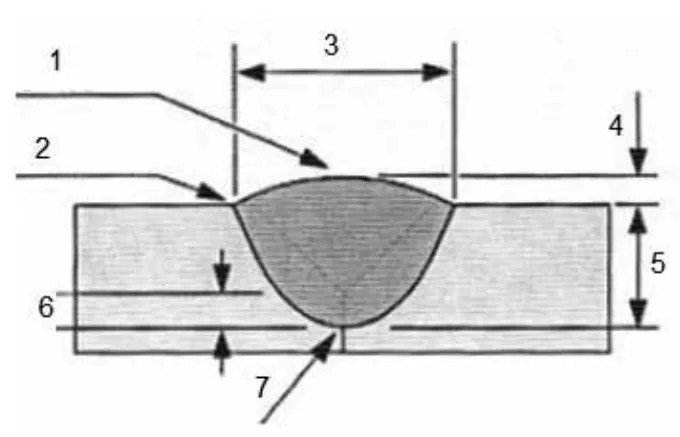

A figura abaixo representa uma solda realizada em uma junta de topo em que os pontos de solda estão indicados por números de 1 a 7.
Marques, P. V.; Modenesi, P. J.; Bracarense, A. Q. SOLDAGEM – Fundamentos e Tecnologia. Belo Horizonte. Editora UFMG, 2005.(adaptado)
Associe corretamente os pontos de solda indicados por números na figura aos termos que definem dimensões e/ou regiões do cordão de solda.
( ) Reforço
( ) Margem da Solda
( ) Penetração da Raiz
( ) Largura da Solda
( ) Penetração da Junta
( ) Face da Solda
( ) Raiz da Solda
A sequência correta é
