Questão 3302794

Engenharia Mecânica · 2023

Questão

ID 3302794

Disciplina: Engenharia Mecânica

Assunto: Sistemas Pneumáticos

Ano: 2023 Banca: COSEAC Órgão: Universidade Federal Fluminense

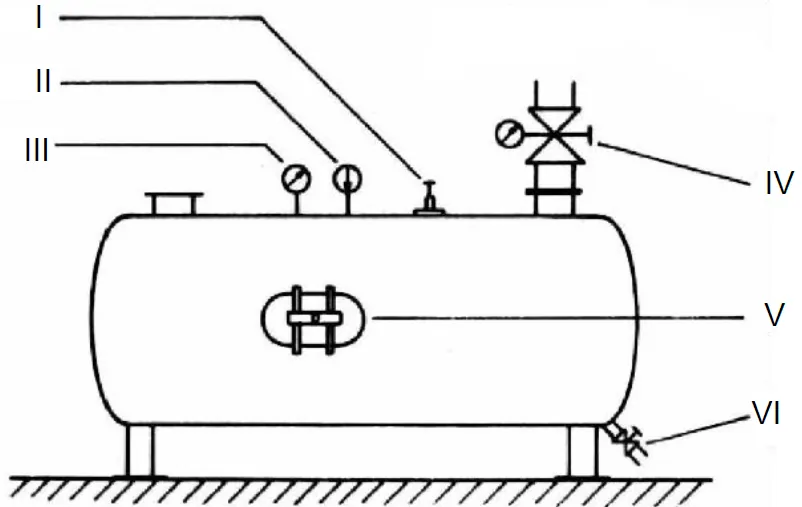

O reservatório serve para estabilizar a distribuição de ar comprimido. Elimina as oscilações de pressão da rede distribuidora e, quando há um momentâneo alto consumo de ar, é uma garantia de reserva. Porém, para o controle, precisamos conhecer os marcadores. Observe a figura.

A opção que apresenta a correlação adequada da nomenclatura dos marcadores é:

Alternativa A:
(I) Termômetro; (II) Manômetro; (III) Dreno de água; (IV) Tampa de Inspeção; (V) Válvula de fechamento; (VI) Válvula limitadora de pressão.
Alternativa B:
(I) Manômetro; (II) Válvula de fechamento; (III) Válvula limitadora de pressão; (IV) Tampa de Inspeção; (V) Dreno de água; (VI) Termômetro.
Alternativa C:
(I) Válvula limitadora de pressão; (II) Termômetro; (III) Manômetro; (IV) Válvula de fechamento; (V) Tampa de Inspeção; (VI) Dreno de água.
Alternativa D:
(I) Tampa de Inspeção; (II) Válvula limitadora de pressão; (III) Válvula de fechamento; (IV) Manômetro; (V) Termômetro; (VI) Dreno de água.
Alternativa E:
(I) Válvula limitadora de pressão; (II) Termômetro; (III) Tampa de Inspeção; (IV) Dreno de água; (V) Válvula de fechamento; (VI) Manômetro.
