Questão
ID 3302767Disciplina: Engenharia Mecânica
Assunto: Tolerâncias e Ajustes
Ano: 2023 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Transportadora Brasileira Gasoduto Bolívia-Brasil S/A
A seguir, a figura I ilustra esquematicamente o acoplamento de um motor a uma máquina rotativa e a figura II mostra as leituras, em mm, obtidas no relógio comparador na circunferência do flange.

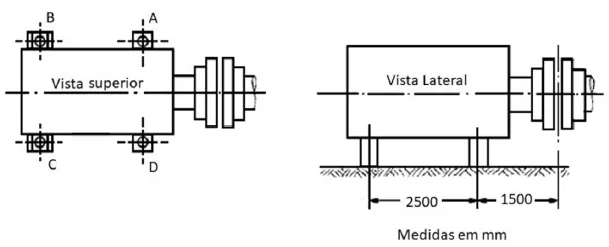

Figura I

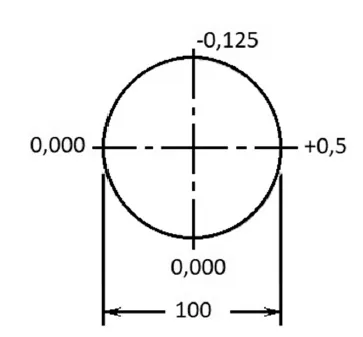

Figura II
Com base nessas informações, julgue o item seguinte, a respeito de alinhamento de máquinas rotativas.
Na situação apresentada, para que o acoplamento fique alinhado, será necessário colocar um calço com espessura de 5 mm nas sapatas B e C.
