Questão
ID 3302697Disciplina: Engenharia Mecânica
Assunto: Estática
Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

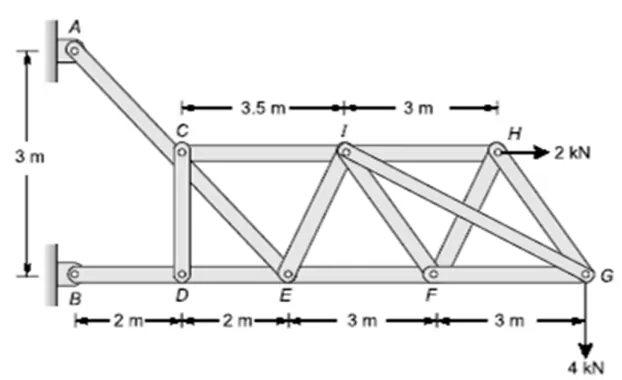

O peso de todos os membros da estrutura abaixo é desprezível e o atrito é zero em todas as juntas dos pinos. Além disso, AE é uma barra única, que contém o pino C. Da mesma forma, BE é uma barra única, que contém o pino D. As barras GI e FH são barras rígidas sobrepostas. Com isso, a magnitude da força suportada pelo membro CI é de:
Fonte: adaptado https://bit.ly/3RFHKLO. Acesso em: 20 jan. 2023.
