Questão 3302634

Engenharia Mecânica · 2023

Questão

ID 3302634

Disciplina: Engenharia Mecânica

Assunto: Sistemas de Refrigeração

Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: Defensoria Pública do Estado do Rio Grande do Sul

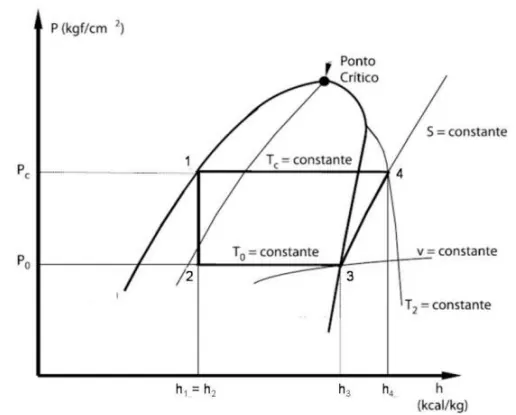

A figura a seguir apresenta o diagrama pressão x entalpia de um ciclo ideal de refrigeração por compressão.

Sobre esse ciclo, é correto afirmar que:

Alternativa A:
na passagem de 1 para 2, o líquido passa pelo evaporador e se vaporiza;
Alternativa B:
na passagem de 2 para 3, o líquido passa pelo dispositivo de expansão, havendo um aumento da entalpia do sistema;
Alternativa C:
na passagem de 2 para 3, há mudança do estado de vapor para líquido;
Alternativa D:
na passagem de 3 para 4, o vapor é sugado pelo compressor, aumentando sua pressão e temperatura;
Alternativa E:
na passagem de 4 para 1, o refrigerante segue para o compressor com redução da sua entalpia.
