Questão 3302324

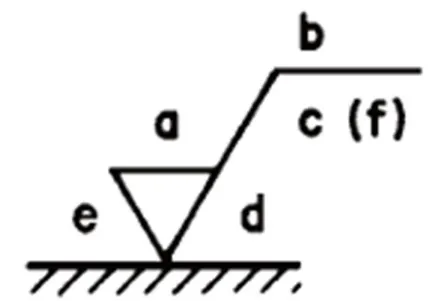

Para diversas aplicações de engenharia é necessária a indicação do estado de superfícies em desenhos técnicos. A figura abaixo apresenta a disposição das indicações de estado de superfície no símbolo, destinada a esta aplicação em desenhos técnicos.

Fonte: NBR 8004, 1984.

Relacione as indicações com a respectiva posição adequada no símbolo.

Indicações

(1) Método de fabricação, tratamento ou revestimento

(2) Sobremetal para usinagem, em mm

(3) Outros parâmetros de rugosidade

(4) Valor da rugosidade Ra., em µm, ou classe de rugosidade N1 até N12

(5) Comprimento de amostra, em mm

(6) Direção de estrias

Posição adequada no Símbolo

( ) a.

( ) b.

( ) c.

( ) d.

( ) e.

( ) f.

A sequência correta dessa classificação é:
