Questão
ID 3302312Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2023 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia Pernambucana de Gás

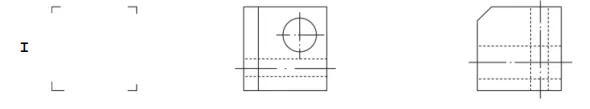

Um cubo possui um chanfro em uma de suas arestas e possui dois furos passantes, de diâmetros distintos. Ele é representado em projeções ortogonais no primeiro diedro. Duas projeções estão completas, conforme abaixo.
A projeção ausente (I) corresponde à vista frontal, cuja representação é
