Questão 3302193

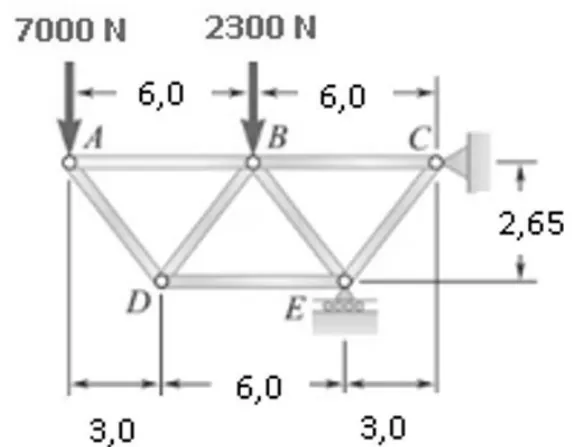

INSTRUÇÃO: As questões 33 e 34 devem ser respondidas com base nas informações contidas na figura a seguir.

BEER, Ferdinand Pierre et. al. Estática e Mecânica dos Materiais. Mc Graw Hill, 2013.

Analise as afirmativas a seguir.

I. O nó A está sujeito a duas forças desconhecidas, exercidas pelos elementos AB e AD.

II. O elemento AB atua puxando o nó A e, portanto, está sob compressão. O elemento AD atua empurrando o nó A e, portanto, está sob tração.

III. Traçando um diagrama de corpo livre da treliça inteira, as forças externas que atuantes nesse corpo livre consistem nas cargas aplicadas e nas reações C e E.

Estão corretas as afirmativas
