Questão
ID 3302186Disciplina: Engenharia Mecânica
Assunto: Resistência dos Materiais
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais

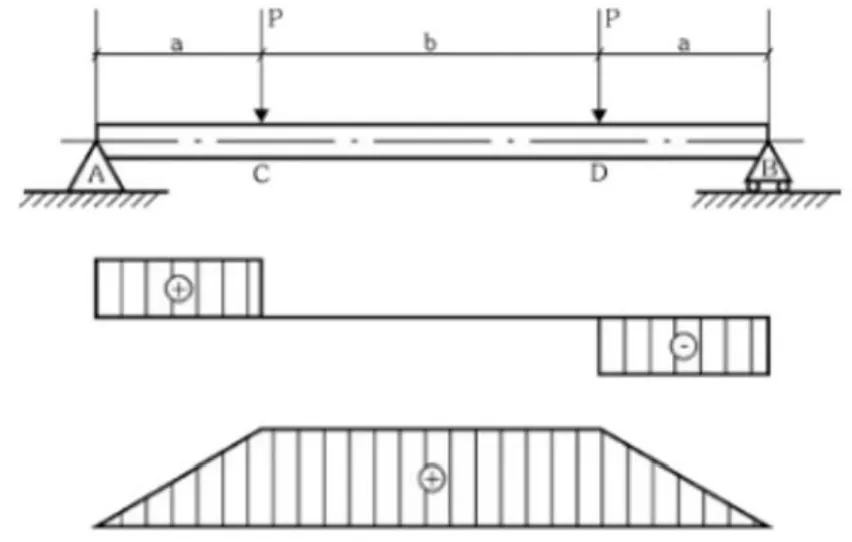

A figura a seguir representa o diagrama de uma treliça submetida à flexão pura.
MELCONIAN, Sarkis. Mecânica técnica e resistência dos materiais. 20. ed. remo. São Paulo: Érica, 2018. E-book. ISBN 9788536528564.
Analise as afirmativas a seguir e assinale com V as verdadeiras e com F as falsas.
( ) Entre o intervalo AC e CD, o momento fletor é máximo e a força cortante é diferente de zero.
( ) No intervalo compreendido entre os pontos C e D, a cortante é nula e o momento fletor atuante é constante.
( ) Quando a peça é submetida à flexão pura, apresenta somente momento fletor nas diferentes secções transversais e não possui força cortante atuante nessas secções.
( ) No intervalo compreendido entre os pontos C e D, existe somente a tensão normal, pois a tensão de cisalhamento é nula; portanto, o valor da força cortante é diferente de zero.
Assinale a sequência correta.
