Questão
ID 3302149Disciplina: Engenharia Civil
Assunto: Círculo de Mohr
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

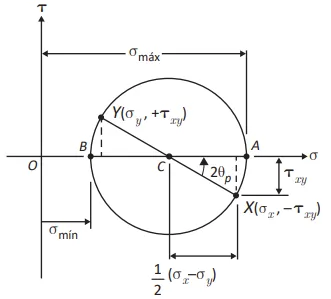

Para serem evitadas falhas estruturais em dimensionamento de máquinas e estruturas, é necessária a análise dos elementos de tensões mais críticas. Para a análise das tensões principais e de cisalhamento, um método simples para os cálculos é a utilização do círculo de Mohr, apresentado na figura a seguir.

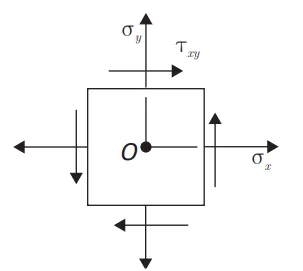

Considere um elemento de tensão que apresente tensão normal de tração \(\sigma_x\) = 60 MPa e \(\sigma_y\) = 0 MPa, conforme representado na figura a seguir.
BEER, F. P. Resistência dos Materiais. São Paulo: Makron Books, 1995 (adaptado).
Sabendo-se que a tensão normal máxima é de 80 MPa, os valores dos módulos de Txy e da tensão de cisalhamento máxima serão, respectivamente, iguais a
