Questão
ID 3302119Disciplina: Engenharia Mecânica
Assunto: Ciclos Térmicos
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais

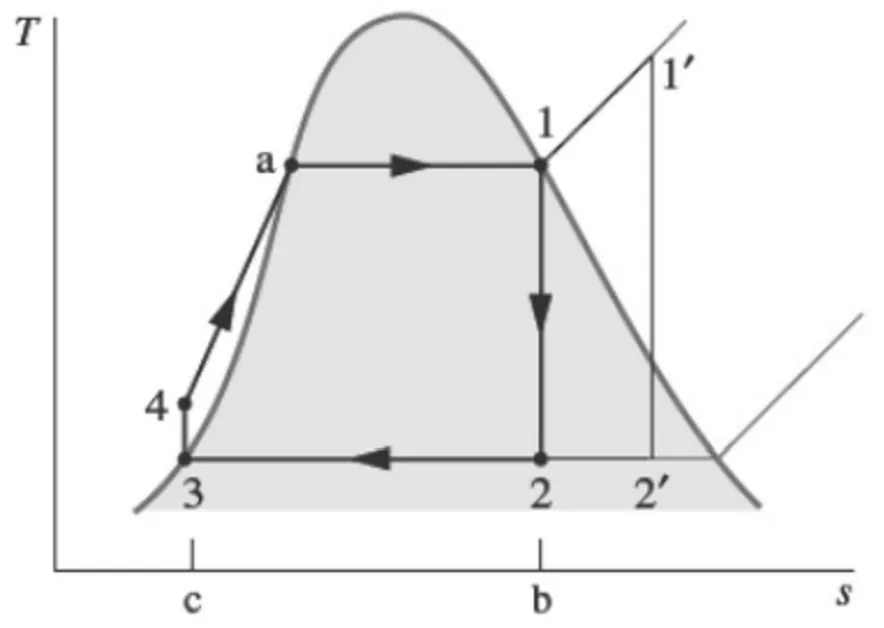

Analise o diagrama temperatura-entropia de um ciclo Rankine a seguir.
MORAN, Michael J. et al. Princípios de termodinâmica para engenharia. 8. ed. Rio de Janeiro: LTC.
Analise as afirmativas a seguir.
I. Processo 1 – 2: Expansão isentrópica do fluido de trabalho através da turbina na condição de vapor saturado no estágio 1 até a pressão do condensador.
II. Processo 2 – 3: Transferência de calor do fluido de trabalho quando este flui a pressão constante através do condensador chegando em forma de gás ao estágio 3.
III. Processo 3 – 4: Compressão isentrópica na bomba até o estágio 4 na região de líquido comprimido.
Estão corretas as afirmativas
