Questão 3302011

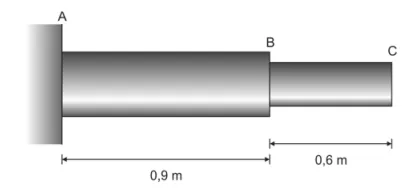

As dimensões da barra de aço usinada ABC isenta de solicitação estão ilustradas abaixo.

Dados:

E_aço = 2,0 GPa; diâmetro do trecho AB D_AB \(=\frac{20}{\sqrt{\pi}}\) mm.

e do trecho BC d_BC \(=\frac{10}{\sqrt{\pi}}\) mm.

Se em C aplica-se uma força de tração de 4,0 kN, o alongamento total da barra ABC será, em mm,
