Questão
ID 3301930Disciplina: Engenharia Mecânica
Assunto: Resistência dos Materiais
Ano: 2023 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Sul de Minas Gerais

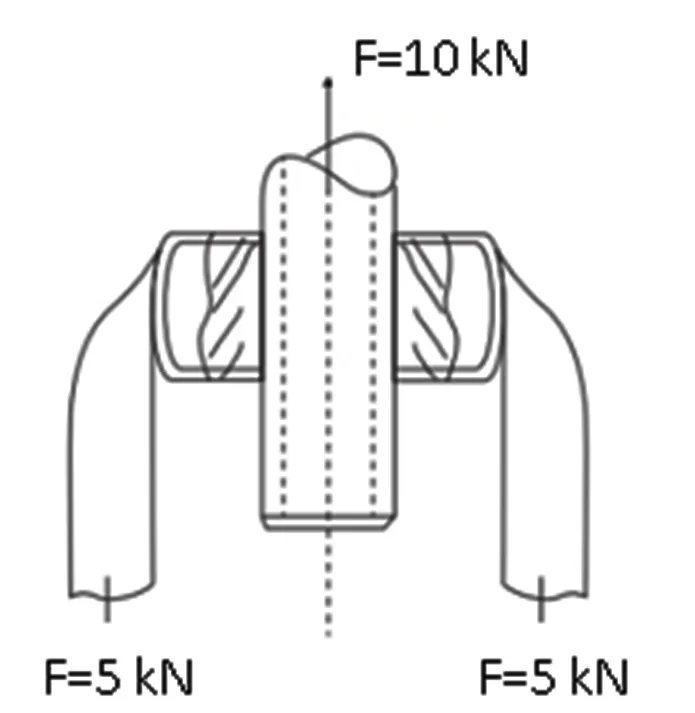

O tirante precisa suportar o esforço de 10KN. Observe e analise a imagem e as informações a seguir.
\(diâmetro\ mínimo=\sqrt{\frac{2F}{n\times \pi \times \tau }}\)
1 - Utilizar constante de 1,39 para cálculo do diâmetro nominal da rosca métrica.
2 - Aproximar os cálculos para a dimensão mais próxima.
3 - Utilizar PI = 3
4 - \(\tau\) (Tensão de cisalhamento = 108 N/mm2)
Calcule o diâmetro mínimo necessário para resistir o cisalhamento e indique a rosca mais próxima para resistir este esforço.
