Questão
ID 3301671Disciplina: Engenharia Química
Assunto: Balanço de Massa e Energia
Ano: 2023 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Transportadora Brasileira Gasoduto Bolívia-Brasil S/A
Internet: <e-education.psu.edu> (com adaptações).

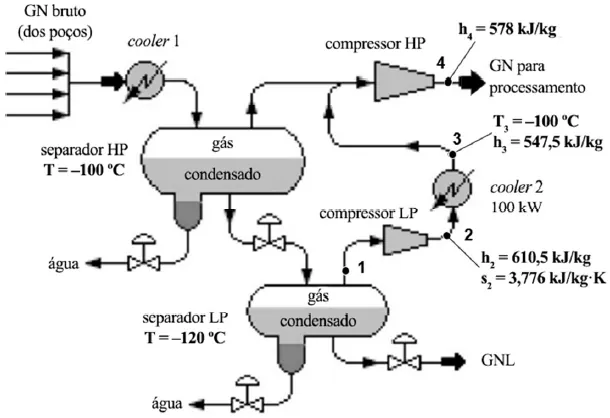

O esquema precedente ilustra uma unidade de tratamento de gás natural (GN) recebido em estado bruto dos poços de exploração. Nas condições operacionais dessa unidade, uma produção de GN de 10 kg/s é enviada para processamento, além de gás natural liquefeito (GNL), não mostrado no processo.
Aplicam-se, ainda, as seguintes simplificações:
• variações de energia cinética e potência são desprezíveis;
• não há troca de calor com as vizinhanças dos volumes de controle nos processos;
• as fases gás e líquido nos separadores estão em equilíbrio;
• as perdas de carga no escoamento são desprezíveis;
• o efeito da água e de outros componentes sobre as propriedades mostradas para o gás natural não devem ser considerados.
As propriedades de saturação do GN são informadas na tabela a seguir, em que T significa temperatura; P, pressão absoluta; hl e hv, as entalpias específicas do líquido e do vapor saturados, respectivamente; sl e sv, as entropias específicas do líquido e do vapor saturados, respectivamente.
T (°C) | P (kPa) | hl (kJ/kg) | hv (kJ/kg) | sl (kJ∙kg−1∙K−1) | sv (kJ∙kg−1∙K−1) |
−85 | 4.265 | 348,7 | 487,7 | 2,219 | 2,958 |
−90 | 3.640 | 306,7 | 521,5 | 2,006 | 3,179 |
−100 | 2.604 | 247,2 | 547,5 | 1,693 | 3,428 |
−110 | 1.803 | 198,8 | 556,3 | 1,421 | 3,612 |
−120 | 1.196 | 155,6 | 556,4 | 1,159 | 3,776 |
Considerando o esquema e as informações precedentes, julgue os itens subsequentes, no que concerne à unidade de tratamento de gás natural em questão.
A vazão de gás natural adicional, recuperada pelo separador LP, é superior a 5 kg/s.
