Questão 3301631

Mediu-se a dureza Brinell no centro de um eixo de aço ABNT 4140 após austenitização a 900 °C, têmpera em óleo seguido de revenimento na temperatura de 580 °C por 2 h foi resfriado em forno até a temperatura ambiente. Mediu-se a dureza na escala Brinell na temperatura ambiente. A carga (𝑃) utilizada foi de 187,5 kgf com diâmetro do penetrador de 2,5 mm e diâmetro da calota de 0,90 mm. Calcule a relação de carga e a dureza Brinell do eixo.

Utilize a relação de carga = \(\frac{P}{D^2}\) ; Dureza (HB)= \(\frac{2P}{\pi D\left(D-\sqrt{D^2-d_1^2}\right)}\)

Na Figura 5, apresentam-se duas impressões de dureza (macrodureza) na superfície polida do aço ABNT 4140 temperado e revenido (285 HB). Abaixo, encontra-se o perfil de uma seção reta nesta região. Pergunta-se:

a) Calcule a diagonal da impressão, a partir da conversão na Tabela da Figura 5 abaixo, sabendo que a carga utilizada na dureza Vickers foi de 30 kgf.

𝐻𝑉 = 1,854 \(\frac{P}{d^2}\)

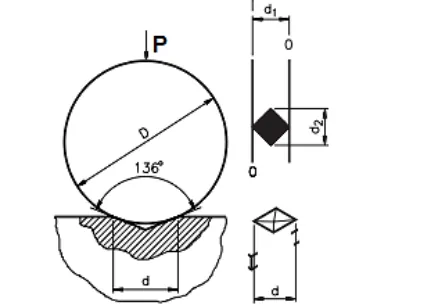

Figura 5: Desenho esquemático dos ensaios Brinell e Vickers.

Tabela 2: Conversão de Dureza Rockwell ( C; A; D) ; Vickers ; Shore e Brinell com diâmetro do indentador de 10 mm.

A relação de carga e a dureza Brinell do eixo são, respectivamente:
