Questão 3301597

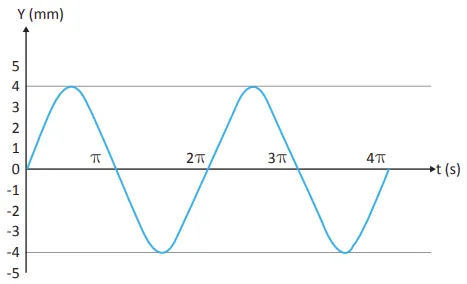

Considere que um mecanismo do tipo Scotch Yoke tenha sido utilizado em uma mesa de vibração em um processo industrial e que ensaios experimentais determinaram o gráfico do deslocamento do êmbolo do mencionado mecanismo, conforme mostra a figura a seguir.

Considerando o gráfico desse mecanismo, avalie as afirmações a seguir.

I. O tempo para que o movimento se repita, a partir do repouso, é de 4 segundos.

II. O máximo valor atingido pelo êmbolo, ou seja, sua amplitude, é de 8,0 mm.

II. A frequência desse sistema é dada por \(f\ \frac{1}{2\pi}\) Hz.

IV. A frequência angular do êmbolo é de 1 rad/s.

É correto o que se afirma em
