Observe a figura a seguir.

Disponível em:

<https://desenhobasicouff.weebly.com/representaccedilotildees.html> Acesso:

05 out. 2023.

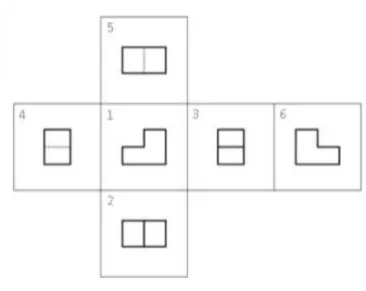

Essa figura representa uma projeção ortográfica, usada para representar graficamente objetos tridimensionais em superfícies planas, de modo a transmitir suas características com precisão e demonstrar sua grandeza. Nesse caso, a projeção ortográfica no primeiro diedro é utilizada para representar uma peça tridimensional. A denominação das vistas ortogonais indicadas nas Figuras 1 a 6, são, respectivamente:
