Questão 3301503

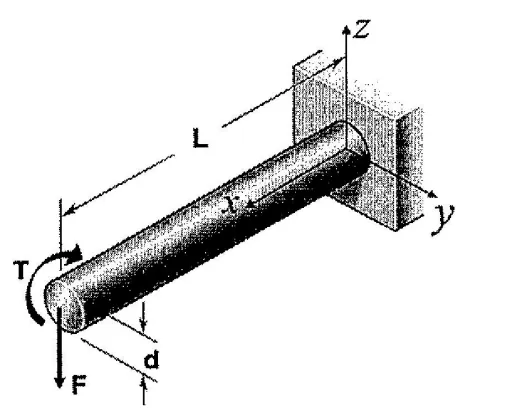

Examine a figura abaixo.

Conforme apresentado na figura, uma barra maciça de diâmetro “d” e comprimento “L” encontra-se engastada em uma de suas extremidades. Na outra extremidade atuam uma força “F" no sentido “-Z” e um momento T de intensidade \(T= F.L/2\) em torno do eixo ^x . Despreze efeitos de concentração de tensão e assinale a opção que apresenta a expressão correta para o cálculo da tensão principal máxima atuante nessa barra.

Dado:

\(I=\frac{\pi d^4}{64};\ J=\frac{\pi d^4}{32}\) .
