Questão 3301332

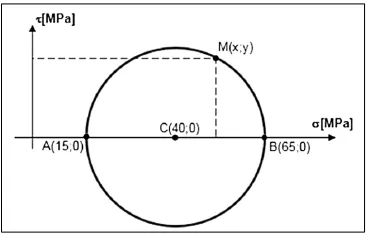

O círculo de Mohr é uma forma gráfica de representar a lei de transformação do tensor tensão de Cauchy. Essa ferramenta costumava ser o principal método utilizado para a visualização das relações entre tensões normais e de cisalhamento, e para estimar tensões máximas, antes das calculadoras se tornarem populares. Nos dias atuais, o círculo de Mohr continua sendo amplamente empregado por engenheiros em todo o mundo:

Diante do exposto, analise as afirmativas a seguir.

I. As tensões principais são 15 MPa e 65 Mpa.

II. A tensão cisalhante máxima é 25 Mpa.

III. As ordenadas x e y do ponto M que representa uma rotação de 60 graus em relação ao plano de tensão máxima são 42,5 MPa e 21,7 MPa.

Está correto o que se afirma em
