Questão 3301063

Julgue os próximos itens, acerca de turbinas a vapor.

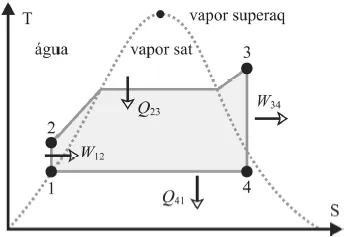

Considerando-se que o seguinte diagrama T-S refira-se ao ciclo de Rankine de uma turbina a vapor, é correto afirmar que essa turbina funciona em circuito aberto, pois se infere do diagrama que o vapor se expande e se condensa livremente, desta maneira: a água é aquecida no interior de uma caldeira (1 a 2) e convertida em vapor úmido de alta pressão (2 a 3); na sequência, o vapor é expandido por meio de uma turbina e rejeitado, a uma baixa pressão, para um condensador de vácuo (3 a 4); por fim, é realizada a condensação do vapor (4 a 1).
