Questão
ID 3300872Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2024 Banca: Instituto ACCESS - ACCESS Órgão: Universidade Federal do Agreste de Pernambuco

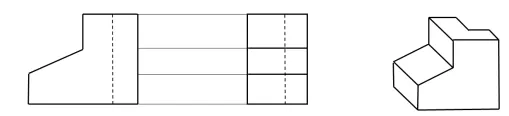

A figura a seguir mostra uma peça representada no 1ª diedro com suas vistas ortogonais indicadas: frontal e lateral esquerda.

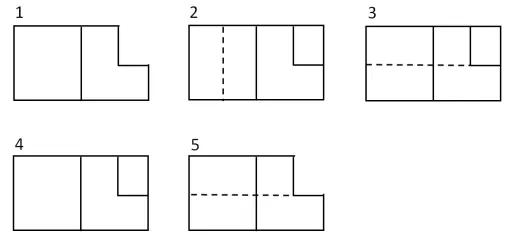

Analise as figuras de 1 a 5.
A figura que apresenta corretamente a vista superior da peça acima é a
