Questão 3300834

A associação em paralelo é o arranjo que resolve o problema de instalações com alturas manométricas elevadas.

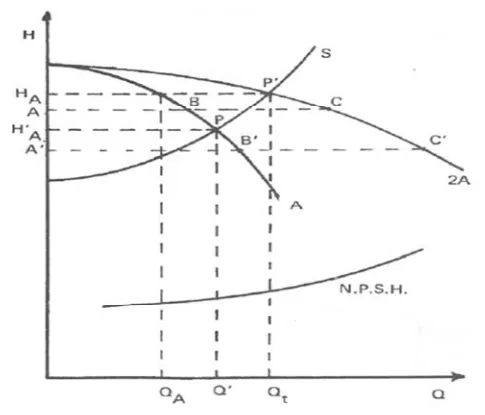

Para se obter a curva de duas bombas A colocadas em paralelo, constrói-se a curva 2A, segundo a qual cada valor de H dobra a vazão Q; assim, a altura HA na curva A correspondente a Q_A; na curva 2_A o ponto é P’ e Q_t é igual a 2 × Q_A.

Posta a operar isoladamente no sistema, a bomba recalca uma vazão menor do que quando associada em paralelo (Q’ < QA), o que requer uma potência de acionamento menor e implica a necessidade de seleção de um motor capaz de atender aos regimes isolado e associado.

Os pontos de interseção das curvas características das bombas (A e 2A) com a curva do sistema P e P’ são chamados de shut-off e são fundamentais para o equacionamento e o dimensionamento dos sistemas.

Se o NPSH requerido, na operação isolada, ultrapassar aquele disponível pelo sistema (NPSH’r > NPSH), a bomba entrará em recirculação e aquecimento de estagnação.
