Questão 3300780

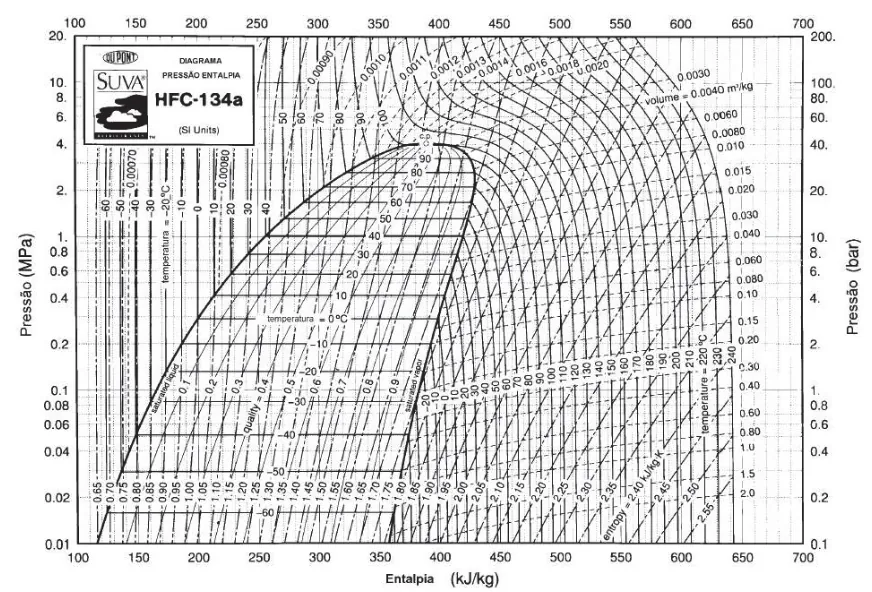

Utilize o diagrama Pressão X Entalpia do gás refrigerante HFC-134a, apresentado a seguir, para responder à Questão 23.

Deve-se efetuar o projeto de um sistema de refrigeração para a climatização de uma área, cuja carga térmica é de 127.000 BTU/h = 134.000 kJ/h, empregando-se refrigeração por compressão do gás refrigerante HFC-134a, cujo diagrama Pressão x Entalpia é apresentado acima. Considerando-se que a temperatura de operação do evaporador seja -10ºC e a do condensador seja 40ºC, assinale a alternativa que apresenta os valores corretos da vazão de refrigerante circulante no sistema (em kg/h), potência do compressor (em kJ/h) e taxa de dissipação de calor pelo condensador (em kJ/h).
