Questão 3300585

Engenharia Mecânica · 2024

Questão

ID 3300585

Disciplina: Engenharia Mecânica

Assunto: Mecânica Automotiva

Ano: 2024 Banca: EXATA - Instituto Exata Órgão: Prefeitura Municipal de Alvorada do Oeste

O acionamento da transmissão powershift é feito através do sistema de embreagens que é exemplificado na imagem em corte abaixo. Entre as alternativas que seguem, indique qual explica corretamente o acionamento dessa embreagem.

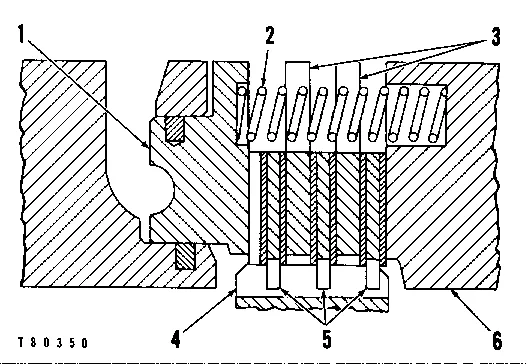

Imagem 3: Embreagem da transmissão de um trator de esteiras, em corte. Direitos autorais: Caterpillar Inc.

Alternativa A:
A mola (2) empurra o pistão (1), que desacopla os discos (5) das placas, liberando o movimento da engrenagem anelar (4).
Alternativa B:
A engrenagem anelar (4) é acionada internamente e faz com que os discos (5) girem. Como ele está acoplado às placas, faz com que a mola seja comprimida.
Alternativa C:
A pressão de óleo chega ao pistão (1), que comprime a engrenagem anelas (4), gerando o movimento do conjunto.
Alternativa D:
O óleo chega na galeria do pistão (1), sob pressão, empurrando-o para a direita, vencendo a força da mola (2), comprimindo as placas (3) contra os discos (5), que levam a engrenagem anelar (4) a girar, acionando as engrenagens contidas nesse conjunto.
