Questão
ID 3300545Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2024 Banca: CETEC - Centro de Educação Tecnológica do Estado do Ceará Órgão: Secretaria de Educação do Estado do Ceará
A finalidade principal do Desenho Técnico é a representação precisa, no plano, das formas do mundo material e, portanto, tridimensional, de modo a possibilitar a reconstituição espacial das mesmas. A representação tridimensional de objetos em desenho técnico é realizada a partir de suas vistas ortogonais e as projeções podem ser no primeiro ou no terceiro diedro.

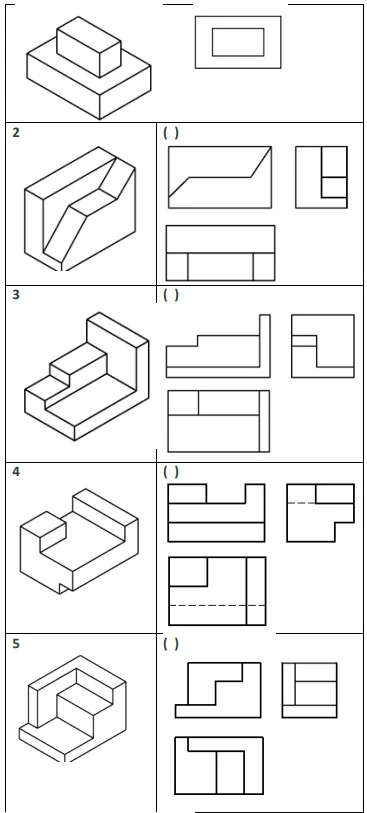

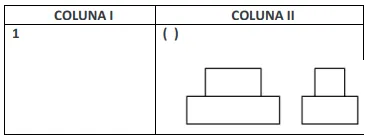

Analise as vistas ortográficas (no primeiro diedro) apresentadas a seguir (Coluna I) e associe as peças representadas em perspectiva isométricas (Coluna II), relacionando adequadamente as colunas a seguir.
A sequência está CORRETA em:
