Questão 3300411

Engenharia Mecânica · 2024

Questão

ID 3300411

Disciplina: Engenharia Mecânica

Assunto: Desenho Técnico Mecânico

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Laboratório Nacional de Astrofísica

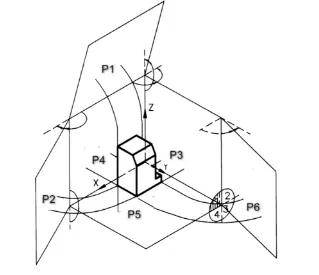

Com base na figura precedente e nas normas vigentes que regulam o desenho técnico em projetos mecânicos, assinale a opção correta.

Alternativa A:
Não sendo possível ou conveniente representar uma ou mais vistas na posição determinada pelo método de projeção, pode-se localizá-las em outras posições, incluindo-se a vista principal.
Alternativa B:
Na projeção ortográfica, quando outras vistas forem necessárias, incluindo-se cortes, elas devem ser selecionadas para um menor número possível de vistas e com repetição de detalhes para reduzir o número de linhas tracejadas.
Alternativa C:
Na projeção ortográfica no 2.º diedro, a vista lateral esquerda equivale a P2, e ela seria posicionada à direita (P3) quando representada no 4.º diedro.
Alternativa D:
Recomenda-se, na projeção ortográfica no 1.º diedro, que a vista frontal (P4) seja a mais importante de uma peça; a vista lateral esquerda ocupa posição P3, e ela seria posicionada em P2 quando representada no 3.º diedro.
Alternativa E:
Na projeção ortográfica no 1.º diedro, a vista inferior equivale a P1, e ela seria posicionada em P5 quando representada no 2.º diedro.
