Questão 3300378

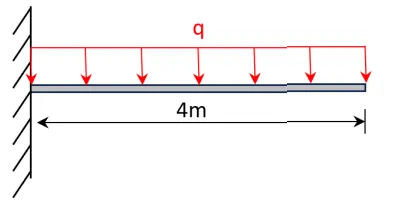

Uma viga de seção transversal circular tem sua extremidade à esquerda engastada e a extremidade à direita livre, conforme mostrado na figura a seguir. A viga sofre a ação de um carregamento uniformemente distribuído q = 10 kN/m.

Sabendo que o comprimento da viga é igual a 4 m, que o diâmetro d vale 20 cm e que a inércia de uma seção circular em relação aos eixos de flexão vale πd⁴/64, a maior tensão atuante na viga é:
