Questão 3300245

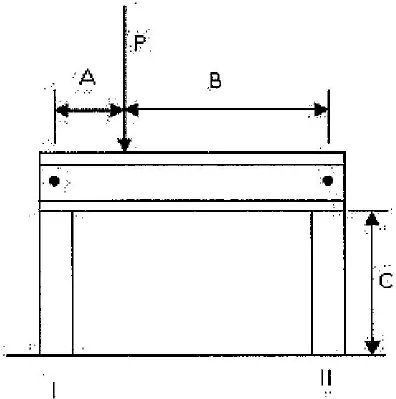

Analise a figura abaixo,

A figura acima representa uma barra rígida na horizontal, que sofre a ação de uma carga vertical P, apoiada por dois cilindros de aço. Calcule o encolhimento do cilindro I devido à aplicação da carga P e assinale a opção correta.

Dados: A = 100 mm; B = 300 mm; C = 200 mm; P = 80 KN; E_aco = 200 GPA e diâmetro do Cilindro = 30 mm.
