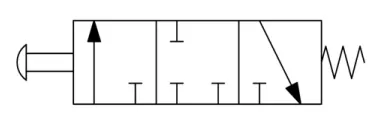

Para realizar a montagem de um circuito pneumático, é fundamental saber interpretar diagramas pneumáticos para possibilitar a identificação dos componentes assim como suas conexões. Considere o símbolo de um componente pneumático representado na figura a seguir.

Assinale a alternativa que descreve corretamente esse símbolo.

Alternativa A:
Válvula de controle direcional de 2 vias, 3 posições.
Centro fechado.
Acionado por botão e retorno por mola.
Alternativa B:
Válvula de controle direcional de 3 vias, 2 posições.
Centro aberto positivo.
Acionado por botão e retorno por mola.
Alternativa C:
Válvula de controle direcional de 2 vias, 3 posições.
Centro fechado.
Acionado por came e retorno por mola.
Alternativa D:
Válvula de controle direcional de 3 vias, 3 posições.
Centro fechado.
Acionado por rolete e retorno por mola.
Alternativa E:
Válvula de controle direcional de 3 vias, 3 posições.
Centro fechado.
Acionado por botão e retorno por mola.
