Questão 3300101

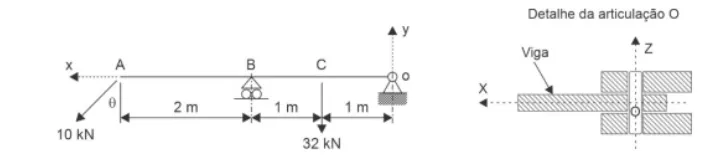

A figura mostra a viga OA sustentada pela articulação O e pelo apoio móvel B. O ponto C sustenta um peso de 32 kN e no ponto A é aplicada uma força de 10 kN, inclinada de um ângulo θ em relação à vertical. O raio do pino da articulação O é 10 mm.

Dados:

senθ = 0,6

cosθ = 0,8.

π = 3

A tensão de cisalhamento no pino, em MPa, é, aproximadamente,
