Questão
ID 3299954Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2025 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

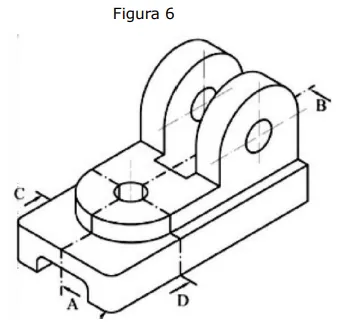

A representação tridimensional de peças mecânicas pode ser realizada através da perspectiva isométrica, como mostrado na figura a seguir. A partir dessa perspectiva, obtêm-se as vistas ortogonais.
Fonte: o autor

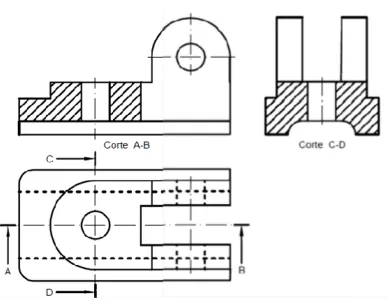

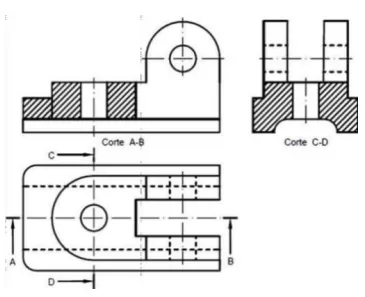

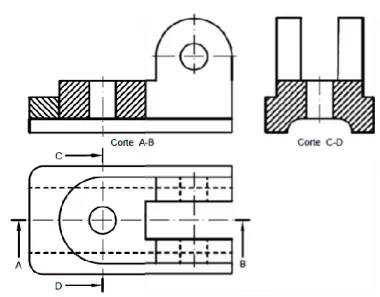

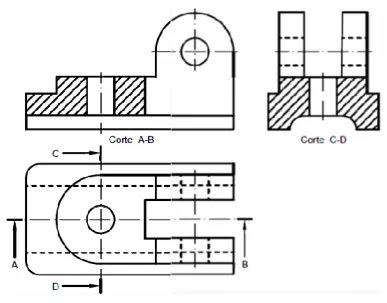

Qual alternativa representa corretamente as vistas ortogonais cortadas, segundo o Método Europeu?
